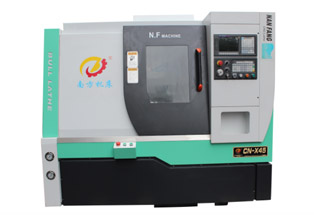

CN-X46排刀线轨斜床身
CN-X46（排刀线轨斜床身）价格配置表（2017年）
备注：
选配6寸台湾液压卡盘加￥4300元
选配台湾台鑫TX-120卧式8工位刀塔加￥14000元
选配意大利MAC-120卧式8工位刀塔加￥16500元
| 类型 | 二轴标准型 | |||||||
 |
11.1万 | 10.8万 | 11.2万 | 11.4万 | 11.3万 | 12.1万 | 11.4万 | 11.4万 |
| 系统 | 广数 980TDC | 北京KND1100Tc1i | 台湾宝元T508A | 台湾新代6TA | 台湾新代6TB | 台湾新代21TA | 广数 988TA1 | 北京KND1000Tc1i |
| 主轴电机 | 北京CTB 5.5kW 伺服主电机 | 北京超同步 5.5kW 伺服主电机 | 北京超同步 5.5kW 伺服主电机 | 北京超同步 5.5kW 伺服主电机 | 北京超同步 5.5kW 伺服主电机 | 北京超同步 5.5kW 伺服主电机 | 广数5.5/7.5kW伺服主电机 | KND5.5/7.5kW伺服主电机 |
| X 、 Z 轴 伺服电机 | 广数： X ： 7.5 N.m 增量式 ( 带抱刹 ) Z ： 7.5 N.m 增量式 ( 开机需机械回零 ) | 北京 KND ： X ： 7.7 N.m 增量式 ( 带抱刹 ) Z ： 7.7 N.m 增量式 ( 开机需机械回零 ) | 日本安川： X ：8.34 N.m 增量式 ( 带抱刹 ) Z ：8.34 N.m 增量式 ( 开机需机械回零 ) | 日本安川： X ：8.34 N.m 增量式 ( 带抱刹 ) Z ：8.34 N.m 增量式 ( 开机需机械回零 ) | 武汉迈信： X ： 7.7 N.m 增量式 ( 带抱刹 ) Z ： 7.7 N.m 增量式 ( 开机需机械回零 ) | 日本安川： X ：8.34 N.m 增量式 ( 带抱刹 ) Z ：8.34 N.m 增量式 ( 开机需机械回零 ) | 广数： X ： 7.5 N.m 绝对式 ( 带抱刹 ) Z ： 7.5 N.m 绝对式 ( 开机不需机械回零 ) | 北京 KND ： X ： 7.7 N.m 绝对式 ( 带抱刹 ) Z ： 7.7 N.m 绝对式 ( 开机不需机械回零 ) |
| 主轴 | 台湾 A2-5 机械主轴 | |||||||
| 主轴承轴承 | 日本 NSK （前 3 后 2 结构，高速高刚性） | |||||||
| 滚珠丝杆 | 台湾 上银 / 银泰 | |||||||
| 滚珠丝杆轴承 | 日本 NSK 丝杆专用推力角接触轴承 | |||||||
| 回转油缸 | 台湾薄型高速回转油缸 | |||||||
| 液压锁紧装置 | 国产优质液压筒夹（夹持孔径尺寸可选） | |||||||
| 类型 | 四轴车铣复合型 | ||||
|
12.9万（单轴动力头） | 13.2万（ 单轴动力头 ） | 13.2万（ 单轴动力头 ） | 13.2万（ 单轴动力头 ） | 13.7万（ 单轴动力头 ） |
| 13万（ 单轴飞刀盘动力头 ） | 13.3万（ 单轴飞刀盘动力头 ） | 13.3万（ 单轴飞刀盘动力头 ） | 13.3万（ 单轴飞刀盘动力头 ） | 13.8万（ 单轴飞刀盘动力头 ） | |
| 13万（ 端面双轴动力头 ） | 13.3万（ 端面双轴动力头 ） | 13.3万（ 端面双轴动力头 ） | 13.3万（ 端面双轴动力头 ） | 13.8万（ 端面双轴动力头 ） | |
| 13万（ 侧面双轴动力头 ） | 13.3万（ 侧面双轴动力头 ） | 13.3万（ 侧面双轴动力头 ） | 13.3万（ 侧面双轴动力头 ） | 13.8万（ 侧面双轴动力头 ） | |
| 13.1万（ 端面三轴动力头 ） | 13.5万（ 端面三轴动力头 ） | 13.5万（ 端面三轴动力头 ） | 13.5万（ 端面三轴动力头 ） | 14万（ 端面三轴动力头 ） | |
| 系统 | 广数 980TC3 | 广数 988TA1 | 北京 KND 1000 Tcli | 台湾宝元T518A | 台湾新代21TA |
| 主轴电机 | 广数 5.5/7.5kW 伺服主电机 | 广数 5.5/7.5kW 伺服主电机 | 北京KND 5.5/7.5kW 伺服主电机 | 北京超同步 5.5kW 伺服主电机 | 台湾新代 5.5/7.5kW 伺服电机 |
| X 、 Z 轴 伺服电机 | 广数： X ： 7.5 N.m 绝对式 ( 带抱刹 ) Z ： 7.5 N.m 绝对式 ( 开机不需机械回零 ) | 广数： X ： 7.5 N.m 绝对式 ( 带抱刹 ) Z ： 7.5 N.m 绝对式 ( 开机不需机械回零 ) | 北京 KND ： X ： 7.7 N.m 绝对式 ( 带抱刹 ) Z ： 7.7 N.m 绝对式 ( 开机不需机械回零 ) | 日本安川： X ：8.34 N.m 增量式 ( 带抱刹 ) Z ：8.34 N.m 增量式 ( 开机需机械回零 ) | 日本安川： X ：8.34 N.m 增量式 ( 带抱刹 ) Z ：8.34 N.m 增量式 ( 开机需机械回零 ) |
| 主轴 | 台湾 A2-5 机械主轴 | ||||
| 主轴承轴承 | 日本 NSK （前 3 后 2 结构，高速高刚性） | ||||
| 滚珠丝杆 | 台湾 上银 / 银泰 | ||||
| 滚珠丝杆轴承 | 日本 NSK 丝杆专用推力角接触轴承 | ||||
| 回转油缸 | 台湾薄型高速回转油缸 | ||||
| 液压锁紧装置 | 国产优质液压筒夹（夹持孔径尺寸可选） | ||||
| 动力头电机 | 广数6NM伺服电机 | 广数6NM伺服电机 | 北京KND5NM伺服电机 | 日本安川5.39NM伺服电机 | 日本安川5.39NM伺服电机 |
| 类型 | 五轴车铣复合型 | |||
|
15.5万（ 带Y轴侧二轴动力头 ） | 15.5万（ 带Y轴侧二轴动力头 ） | 15.9万（ 带Y轴侧二轴动力头 ） | 16.9万（ 带Y轴侧二轴动力头 ） |
| 15万（ 带Y轴侧三轴动力头 ） | 15万（ 带Y轴侧三轴动力头 ） | 15.5万（ 带Y轴侧三轴动力头 ） | 16.2万（ 带Y轴侧三轴动力头 ） | |
| 16.5万（ 带Y轴2+2动力头 ） | 16.5万（ 带Y轴2+2动力头 ） | 17.1万（ 带Y轴2+2动力头 ） | 17.7万（ 带Y轴2+2动力头 ） | |
| 16.9万（ 带Y轴3+3动力头 ） | 16.9万（ 带Y轴3+3动力头 ） | 17.5万（ 带Y轴3+3动力头 ） | 18.1万（ 带Y轴3+3动力头 ） | |
| 系统 | 广数 988TA1 | 北京 KND 1000 Tcli | 台湾宝元T568A | 台湾新代 21TB |
| 主轴电机 | 广数 5.5/7.5kW 伺服主电机 | 北京KND 5.5/7.5kW 伺服主电机 | 北京超同步 5.5kW 伺服主电机 | 台湾新代 5.5/7.5kW 伺服电机 |
| X 、 Z 轴 伺服电机 | 广数： X ： 7.5 N.m 绝对式 ( 带抱刹 ) Z ： 7.5 N.m 绝对式 ( 开机不需机械回零 ) | 北京 KND ： X ： 7.7 N.m 绝对式 ( 带抱刹 ) Z ： 7.7 N.m 绝对式 ( 开机不需机械回零 ) | 日本安川： X ：8.34 N.m 增量式 ( 带抱刹 ) Z ：8.34 N.m 增量式 ( 开机需机械回零 ) | 日本安川： X ：8.34 N.m 增量式 ( 带抱刹 ) Z ：8.34 N.m 增量式 ( 开机需机械回零 ) |
| 主轴 | 台湾 A2-5 机械主轴 | |||
| 主轴承轴承 | 日本 NSK （前 3 后 2 结构，高速高刚性） | |||
| 滚珠丝杆 | 台湾 上银 / 银泰 | |||
| 滚珠丝杆轴承 | 日本 NSK 丝杆专用推力角接触轴承 | |||
| 回转油缸 | 台湾薄型高速回转油缸 | |||
| 液压锁紧装置 | 国产优质液压筒夹（夹持孔径尺寸可选） | |||
| 动力头电机 （Y轴） | 广数6NM伺服电机 | 北京KND5NM伺服电机 | 日本安川5.39NM伺服电机 | 日本安川5.39NM伺服电机 |
| 动力头电机 （转动轴） | 广数7.5NM伺服电机 | 北京KND7.2NM伺服电机 | 日本安川8.34NM伺服电机 | 日本安川8.34NM伺服电机 |
备注：
选配6寸台湾液压卡盘加￥4300元
选配台湾台鑫TX-120卧式8工位刀塔加￥14000元
选配意大利MAC-120卧式8工位刀塔加￥16500元
